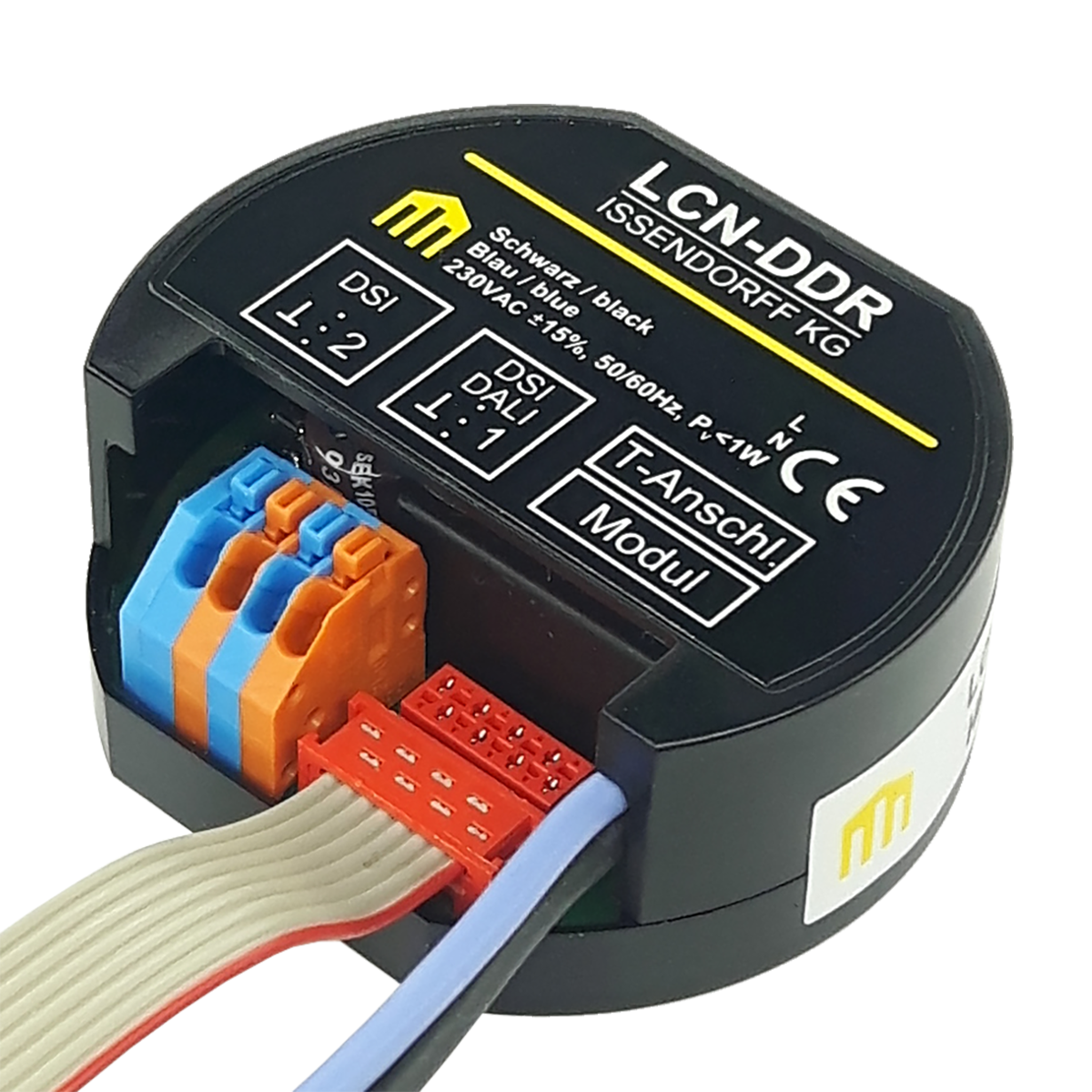

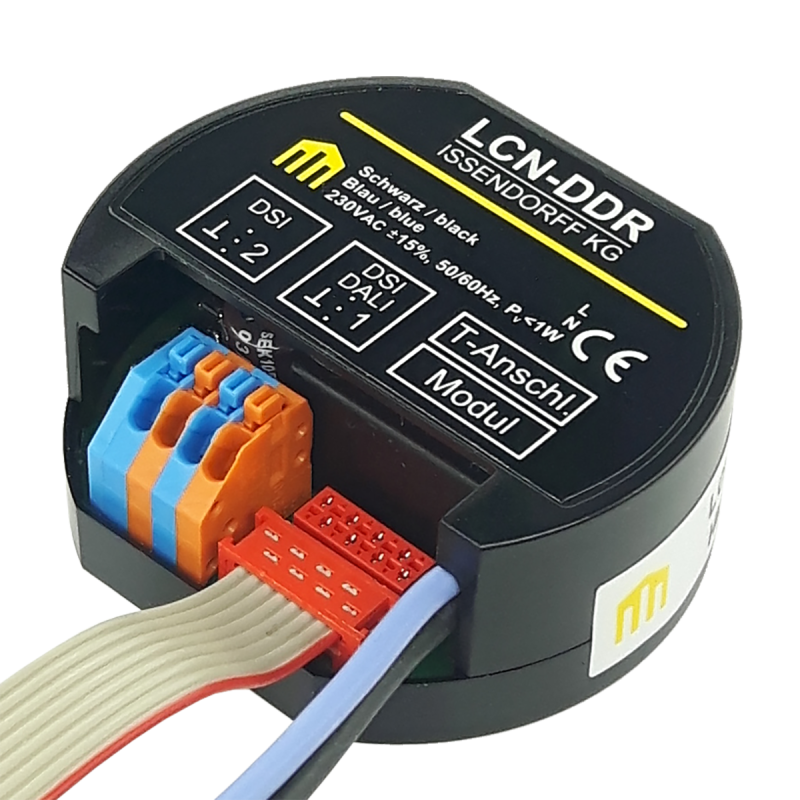

LCN-DDR
DSI-/DALI-Ausgang für die Unterputzdose
Das LCN-DDR ist ein Interface zur Ansteuerung von digitalen Vorschaltgeräten mit DALI oder DSI-Protokoll zum
Betrieb am T-Anschluss eines LCN-UPP-, LCN-UP24- oder LCN-UPS-Moduls.
Anwendungsgebiete:
- Zur Integration der LCN-Busmodule mit DSI- oder DALI-EVGs zum elektronischen Dimmen von Leuchtstofflampen.
Die LCN-DDR-Steuerleitung ist auf N-Potenzial bezogen. Beim Einsatz mit LCN-UPS oder LCN-UP24 fehlen die Ausgänge zum
Abschalten der Vorschaltgeräte. Deshalb werden die DSI-EVGs auf Dauerphase betrieben, was den Empfehlungen des Herstellers
der Vorschaltgeräte entspricht. Die EVGs einzelner Hersteller unterscheiden sich jedoch. Verwenden Sie zur Adressvergabe ein
Programmiergerät des jeweiligen EVG-Herstellers. Bei LCN-Modulen ab 08/2004 ist ein paralleler Betrieb mit EIB-Tastoberflächen möglich.
Das LCN-DDR Modul kann nicht in Verbindung mit LCN-LSH, LCN-AD1 oder LCN-GT-Glastastenfeldern mit Display betrieben werden.
Eigenschaften aller Module
Technische Dokumentation: LCN und DALI
