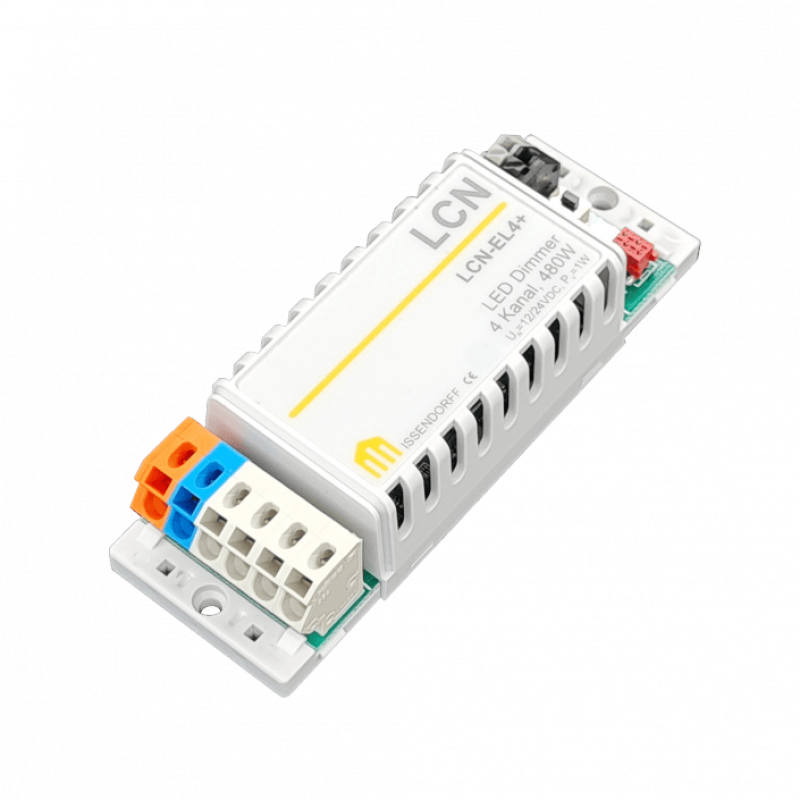

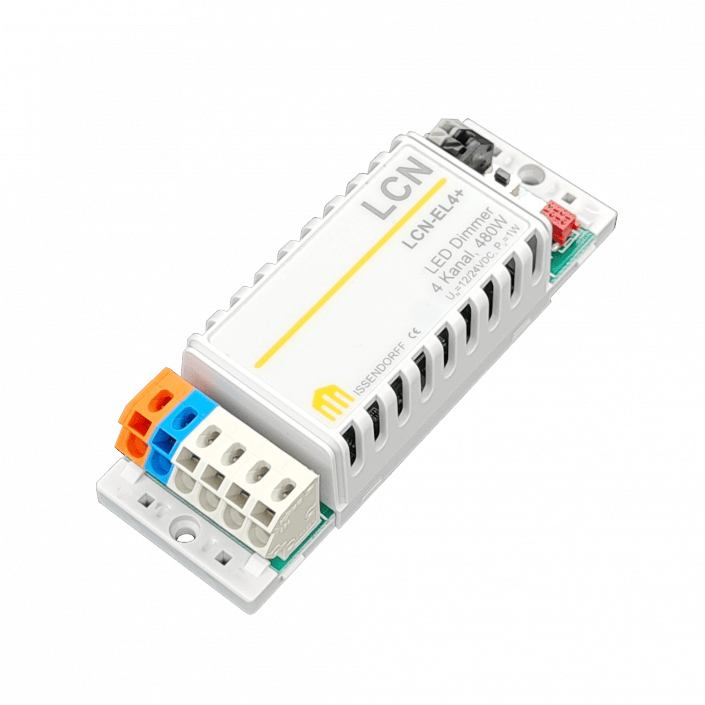

Der Vierkanaldimmer LCN-EL4+ ist zur einfachen und flexiblen Ansteuerung von LEDs mit konstanter Spannung wie LED-Streifen oder LED-Fluter vorgesehen. Das LCN-EL4+ beherrscht die Ansteuerung der LEDs nach dem HSB- und RGB-Farbmodell. Über das HSB-Farbmodell können Farbsättigung, Helligkeit und und Farbwert getrennt voneinander gesteuert werden. Er ist an alle LCN-Module anschließbar, vorzugsweise dort, wo die Ausgänge nicht anderweitig genutzt werden, zum Beispiel beim LCN-SHS. Er überträgt über den I-Anschluss an den LCN-EL4+ die Helligkeitswerte der (virtuellen) elektronischen Ausgänge 1 bis 4. Der LCN-EL4+ wandelt diese Werte in ein PWM-Signal für die LEDs um. Er wird am I-Anschluss eines LCN-Modul ab Firmware 170212 (Februar 2013) angeschlossen. Die Gesamtleistung der vier Ausgänge beträgt 480 Watt, bis zu sieben LCN-EL4+ können an einem Busmodul betrieben werden.
Anwendungsgebiete:
Ansteuerung von Konstantspannungs-LED-System einschließlich Schalten und Dimmen in Farbwerten.
Die Parametrierung des LCN-EL4+ erfordert die Parametrierungs-Software LCN-PRO ab Version 6.6.x.
Es ist noch ein 12 oder 24 V=-Netzteil mit Überlastschutz erforderlich! Das verwendete Netzteil muss impulsfest und spannungsstabil sein und eine Leistungsreserve von 30% bieten. Detaillierte Informationen entnehmen Sie bitte der Installationsanleitung.
Der LCN-EL4+ steuert LEDs mit konstanter Spannung (üblicherweise LED-Streifen für 12V oder 24V). Er bietet 4 Ausgänge, so dass mit RGBW LEDs beliebige Farben dargestellt werden können. Er arbeitet am I-Anschluss eines LCN-Modul ab Firmware 170212 (Feb. 2013), mit LCN-PRO ab V6.6.0. Hinweis: Zum Betrieb ist ein 12V oder 24V DC Netzteil erforderlich!
