LCN-GT12W

LCN-GT12W

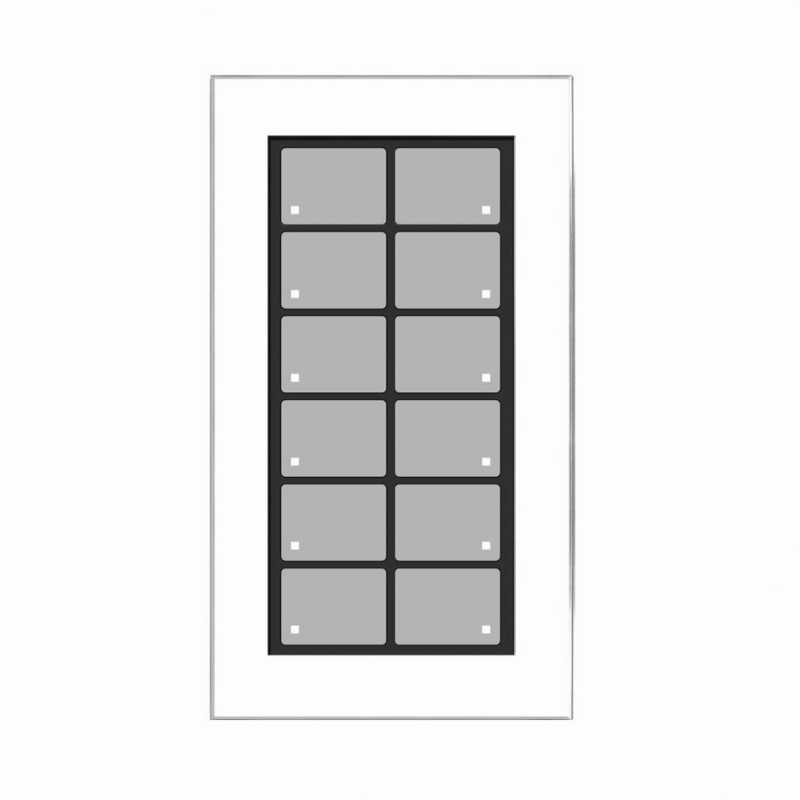

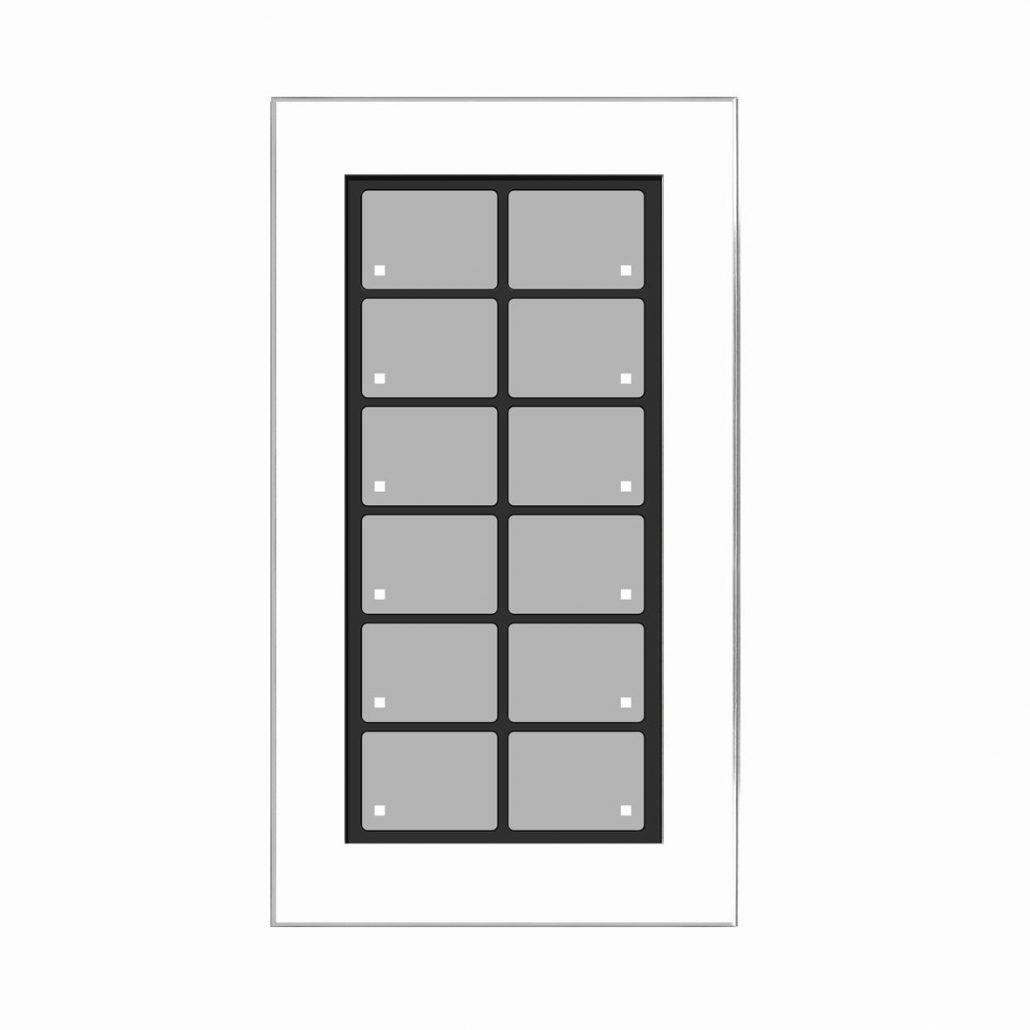

Glas-Tastenfeld mit zwöf kapazitiven Tasten, Bargraph-Anzeige und Temperatursensor

Das LCN-GT12 ist ein Glas-Tastenfeld mit Bargraph-Anzeige. Es wird per mitgelieferter Montageplatte auf zwei UP-Dosen (empfohlen) oder einer UP-Doppeldose montiert und mit zwei Schiebern fest verankert. Der Anschluss erfolgt über den T-Anschluss eines beliebigen LCN-Moduls ab Version 1706. Im Sensortastenfeld LCN-GT12 ist ein Temperatursensor integriert. Dank einer Auflösung von 0,1 °C und einer adaptiven Mittelwertbildung liefert er praktisch rauschfreie Messwerte.

Die zwölf kapazitiv arbeitenden Sensorflächen sind hinter einer 5 bzw. 3 mm starken Glasfront angeordnet. Eine leichte Berührung der Oberfläche genügt, um verschiedene Funktionen auszulösen. Eine in jede der zwölf Sensorflächen integrierte Status-LED informiert über den aktuellen Status beliebiger Aktoren oder Sensoren im Gebäude. Dabei sind vier Zustände möglich. Ein Corona®-Lichtkranz mit zwölf weißen LEDs dient der dekorativen Wandbeleuchtung (LCN-NUI erforderlich) und als dezentes Orientierungslicht , so dass sich das LCN-GT12 auch bei geringem Umgebungslicht komfortabel bedienen lässt. Mit der  Tasten-Hinterleuchtung (optional, mit LCN-NUI) lässt sich das LCN-GT12 auch bei geringem Umgebungslicht komfortabel bedienen. Die 15-stellige Bargraph-Anzeige ermöglicht die Anzeige analoger Ist- und Sollwerte. Die individuellen Beschriftungen für das LCN-GT12 werden auf eine Folie oder Papier übertragen und durch einen kleinen Schlitz hinter der Glasfläche platziert. Die Beschriftung kann jederzeit neu erstellt werden, so dass Änderungen in der Tastenbelegung kein Problem sind.
