LCN-GTS4DW Rahmenlos

LCN-GT4S4DW Rahmenlos

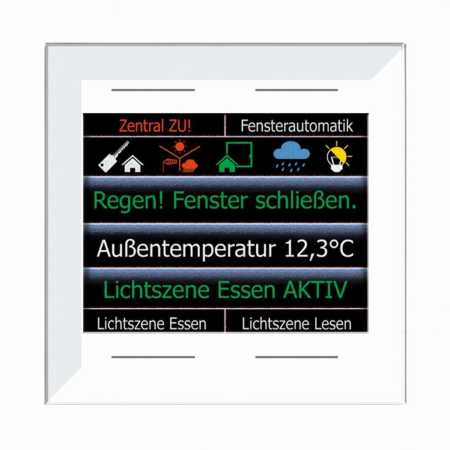

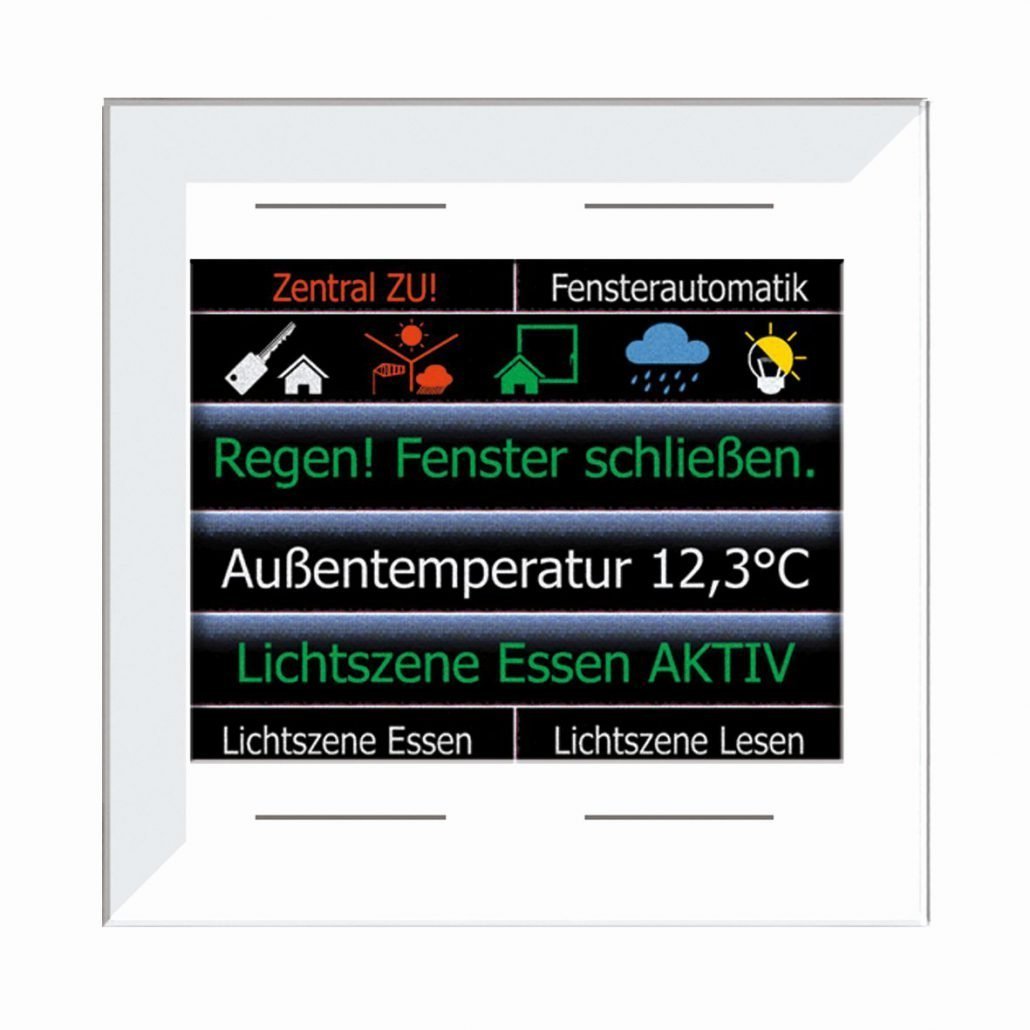

Glas-Infomodul mit vier kapazitiven Tasten, 2,8 Zoll-Grafikdisplay und Temperatursensor in weiß

Das LCN-GT4D ist ein Info-Tastenfeld mit TFT-Display. Es ist für die Montage auf einer Unterputzdose vorgesehen und kann mit einer speziellen Montageplatte fest an der Wand verankert werden. Der Anschluss erfolgt über den I-Anschluss des beiliegenden LCN-Netzteiles LCN-NUI und einem LCN-Busmodul ab Version 140719 (Juli 2010). Im Sensortastenfeld LCN-GT4D ist ein Temperatursensor  integriert. Dank einer Auflösung von 0,1 °C und einer adaptiven Mittelwertbildung liefert er praktisch rauschfreie Messwerte. Links und rechts auf dem Display kann je ein Bargraph eingeblendet werden, in dem bis zu zwei Werte markiert werden können. Gestaltet werden die Bargraphs in der Parametrierung mit der LCN-PRO, bis hin zu Farben und Verläufen.

Die vier kapazitiv arbeitenden Sensorflächen sind hinter einer 5 bzw. 3 mm starken Glasfront angeordnet. Eine leichte Berührung der Oberfläche genügt, um verschiedene Funktionen auszulösen. Zusätzlich bietet das LCN-GT4D einen Corona®-Lichtkranz mit weißen LEDs für die Wandbeleuchtung. So lässt sich das LCN-GT4D auch bei geringem Umgebungslicht komfortabel bedienen. Die Sensorflächen lassen sich auf dem Display digital beschriften. Auf dem Display sind verschiedene Arten der Darstellung möglich. Symbol-Zeile: Es können maximal sechs Symbole in der oberen Bildschirmzeile angezeigt werden. Diese Symbole werden einem Binäreingang, Relais, Ausgang oder Logik-Funktion zugeordnet und reagieren auf dessen Statusmeldung.

In jede der drei Textzeilen können max. 63 Zeichen eingegeben werden, davon sind 19 bis 23 Zeichen sichtbar (Autoscrollfunktion) bei Verwendung einfacher Zeilenhöhe. Die Textzeilen 1 bis 3 können auch auf doppelte Zeilenhöhe eingestellt werden und belegen dann zwei Zeilen. Tasten-Beschriftung: Für die vier Tasten kann ein Beschriftungstext eingegeben werden. Der Text kann max. 25 Zeichen lang sein (ohne Autoscrollfunktion). Alternativ kann das Display auch vier Textzeilen anzeigen, wenn die Tastenbeschriftung nicht benötigt wird. Das LCN-GT4D spricht acht Sprachen: Deutsch, Englisch, Französisch, Spanisch, Polnisch, Türkisch, Russisch und Arabisch, die im Betrieb umgeschaltet werden können.
